stavba mostu

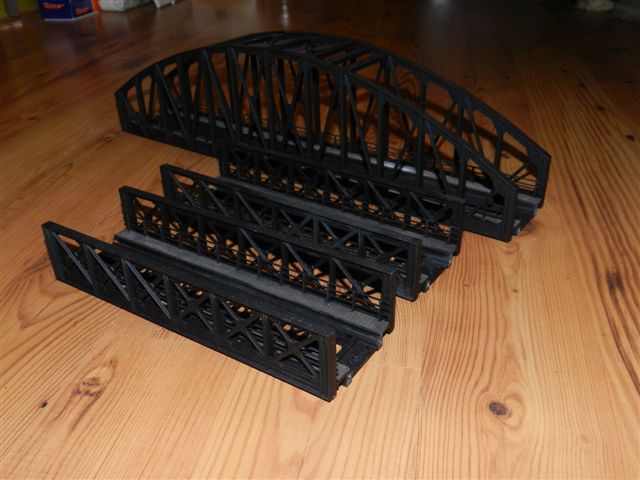

Tyto mosty od Roca je zapotřebí spojit tak, aby velký obloukový viadukt byl uprostřed mezi krýtkýma.

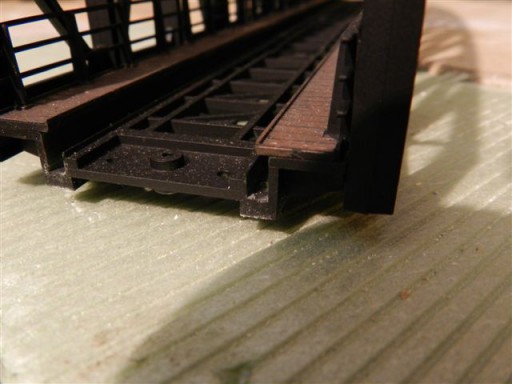

Zde jsou vidět otvory pro zasunutí kovových ,,traverz,, které všechny tři části dokonale spojí.

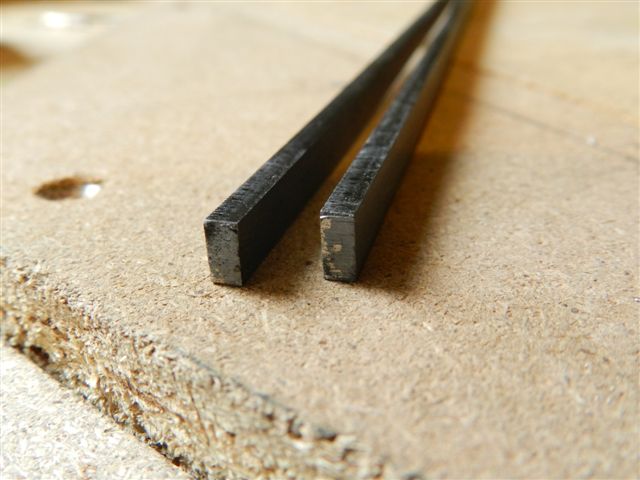

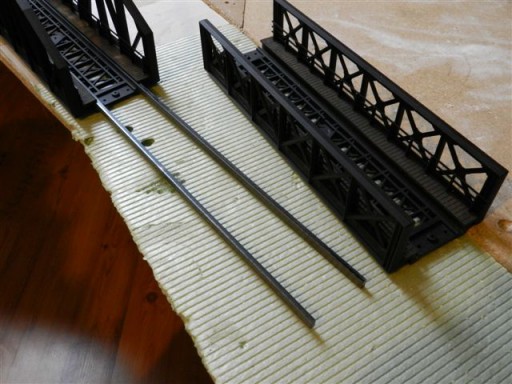

Nechal jsem si je čistě říznout na laseru a to v rozměru otvoru ve stavebnici mostu tj.3x7mm.

Zasunout šly naprosto přesně bez zábran.

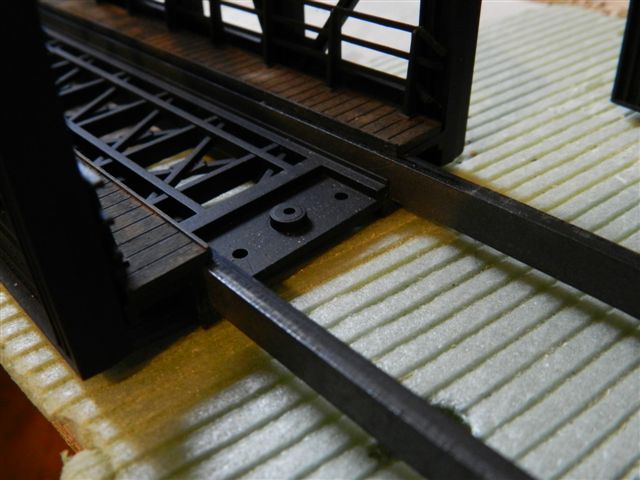

V detailu.

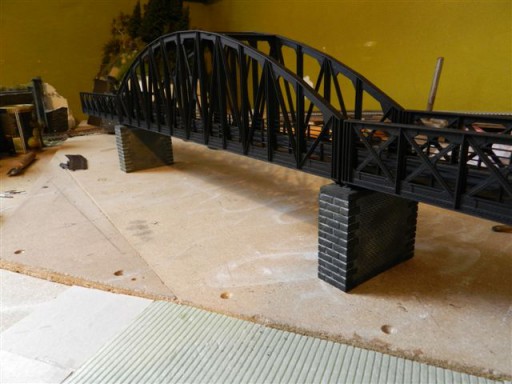

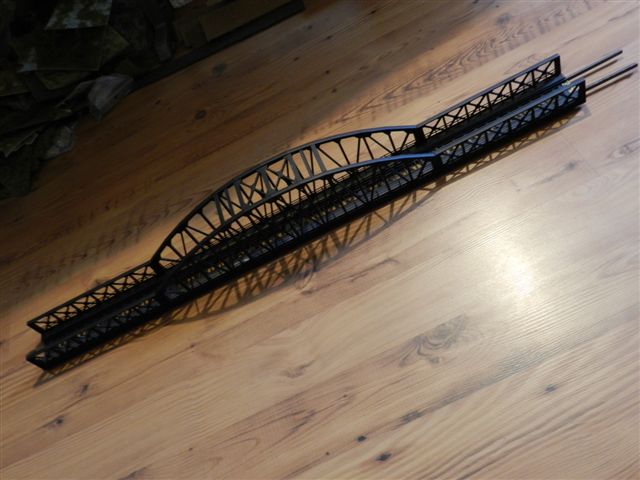

Kompletní pohled. Most má délku 91cm. Jako prvek v kolejišti bude zaručeně dobrý. Jsem zpokojen.

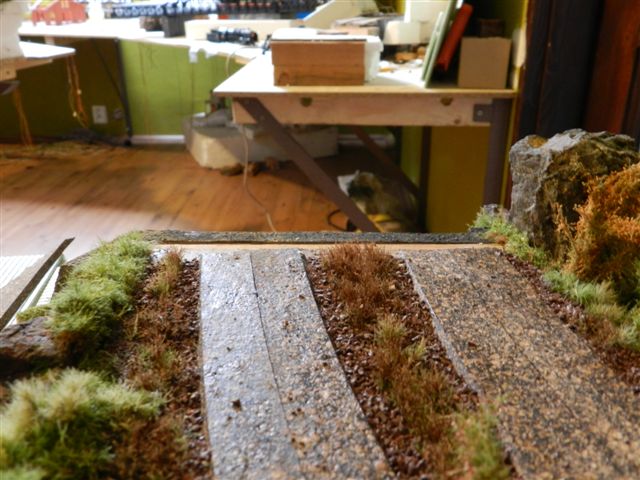

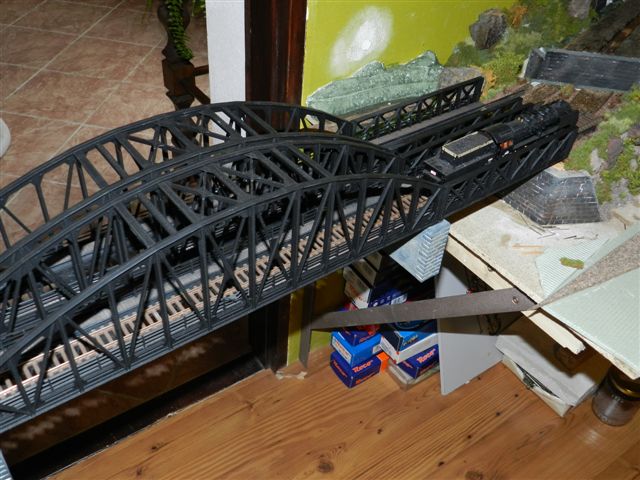

A tady je důvod, proč takovýto systém spojování mostových částí. Je zapotřebí přemostit tento prostor pro pohodlný vstup do mašinkárny. Mosty budou dva vedle sebe a na jedné straně (ještě nevím ne které) opatřeny panty, aby se daly oba najednou zvednout. O způsobu zabezpečení napětí v kolejivu při zpětném zklopení a v místě pantů se zmíním až toto bude aktuální, ale vymyšleno už to mám.

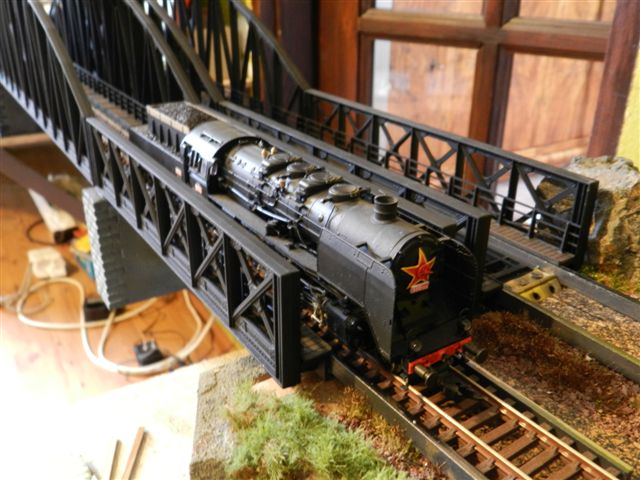

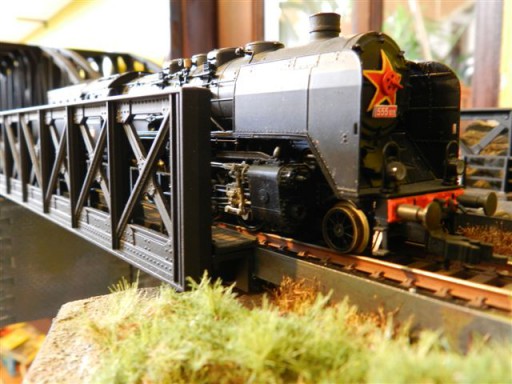

Na zkoušku položený most i s ,,Němkou,,

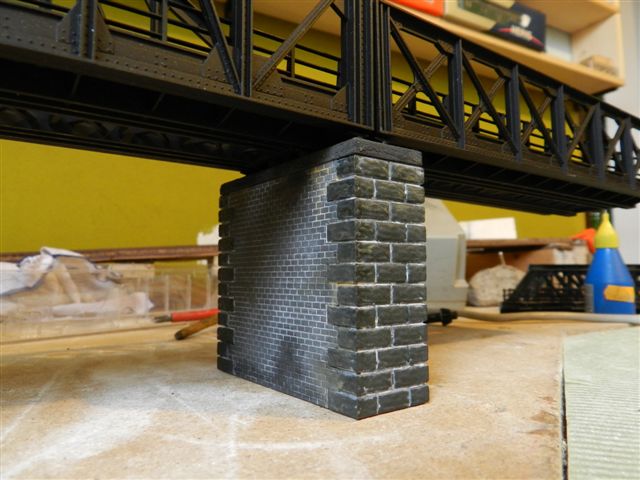

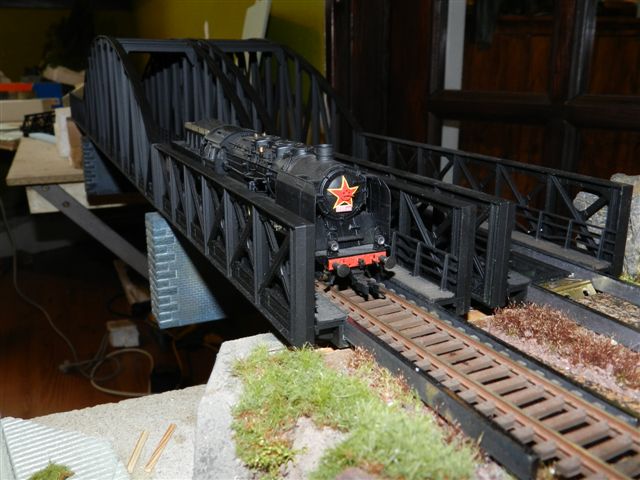

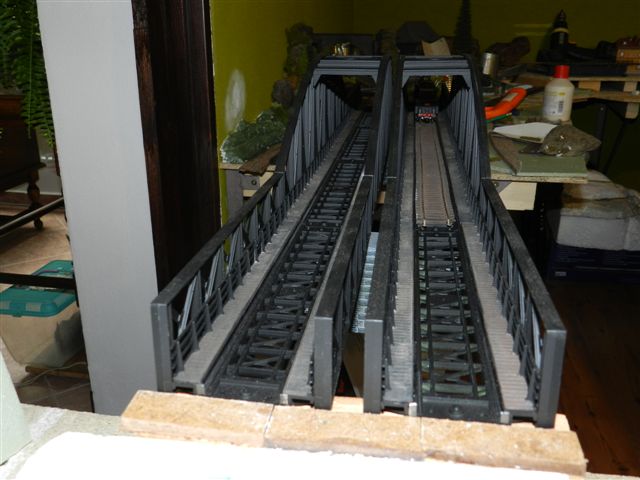

Tady jsou už v kompletu i s pilýři.

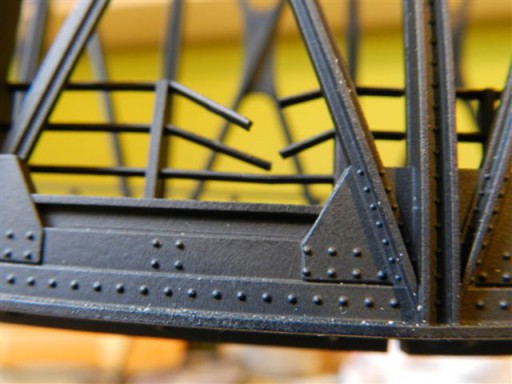

Trocha poškození není na škodu.

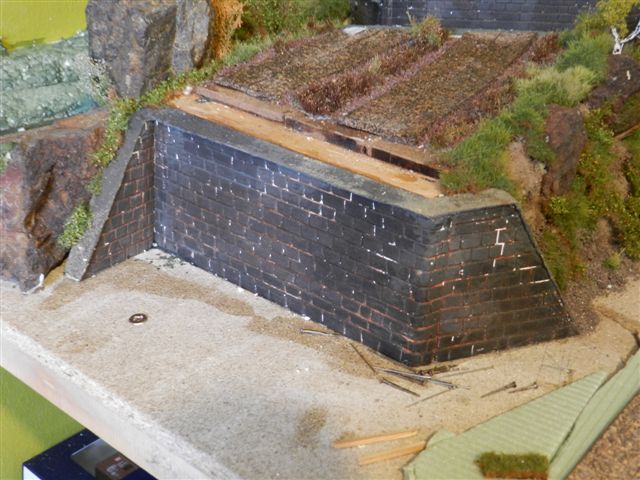

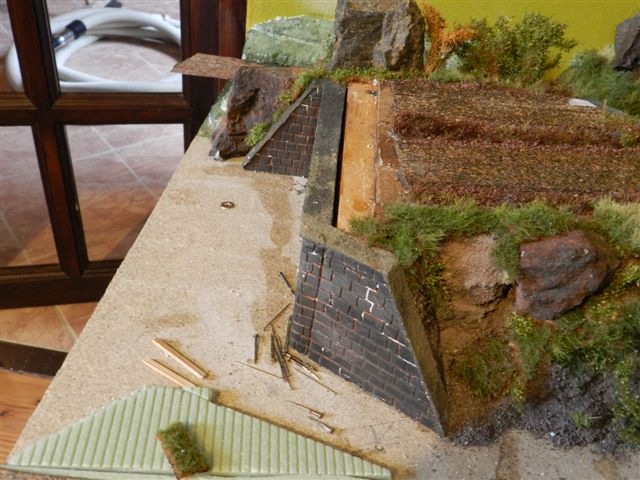

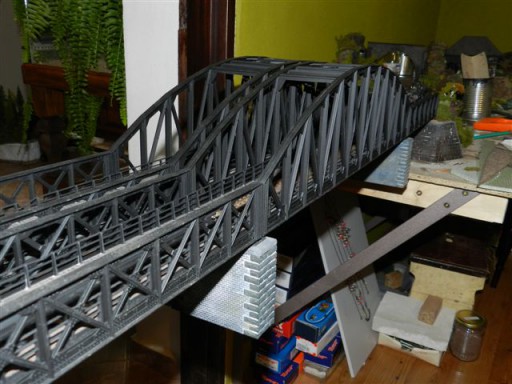

Zde je v detailu místo pro uložení jednoho konce mostu...

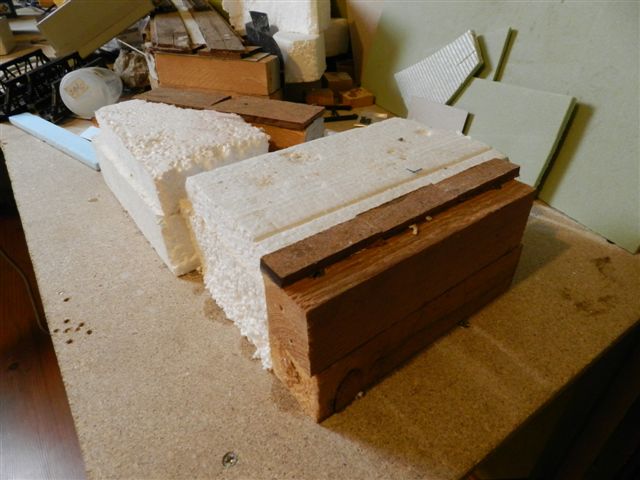

...a tady druhé.Zeď je ze sádry.

Ještě dopatinovat.
